产品详情

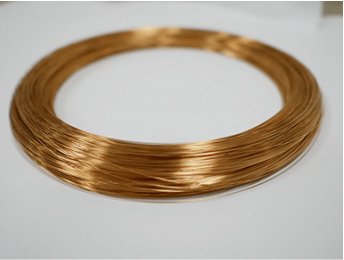

高强度铍铜合金线
C17200 / QBe2 / AM172
执行标准： 合金牌号：
国标 | YS/T571 - 2009 | 艾美 | AM172 | |
美标 | ASTM B-197 | 国标 | QBe2 / C17200 | |
欧标 | EN 12165 | 美标 | C17200 / 25 | |
欧标 | QBe2 |
化学成分(重量百分比)
Be | Co+Ni | Co+Ni+Fe | Cu |
铍 | 钴+镍 | 钴+镍+铁 | 铜 |
1.8 ~ 2.0 | ≥ 0.2 | ≤ 0.6 | 余量 |
物理性能
弹性模量 | 熔点 | 导电率 | 密度 | 热膨胀系数 | 导热率(25℃) |
19,000 ksi | 1600 ℉ | 6.2-7.8 μΩ-cm | 0.302 lb/in3 | 9.7x10-6 in/in ℉ | 60 BTU/ft hr ℉ |
131 Gpa | 870 ℃ | 22-28% IACS | 8.36 g/cm3 | 17.0x10-6 m/m ℃ | 105 W/m K |
* 以上数据为室温情况下的典型值，仅供参考。
机械性能
时态 | 热处理条件 | 0.2% 屈服强度 | 抗拉强度 | 延伸率 |
Temper | 315–357 ℃ | Mpa | Mpa | A% |
A / M / TB00 | 热处理前 | 130-210 | 410-565 | 30-75 |
1/4 H / Y4 / TD01 | 520-730 | 570-795 | 2-25 | |
1/2 H / Y2 / TD02 | 620-870 | 710-930 | 2-15 | |
3/4 H / Y1 / TD03 | 790-1040 | 840-1070 | 2-8 | |
H / Y / TD04 | 890-1110 | 915-1140 | 1-8 | |
AT (TF00) | 3小时热处理 | 990-1250 | 1050-1380 | ≥3 |
1/4 HT (TH01) | 2小时热处理 | 1130-1380 | 1150-1450 | ≥2 |
1/2 HT (TH02) | 1.5小时热处理 | 1170-1450 | 1200-1480 | ≥2 |
3/4 HT (TH03) | 1小时热处理 | 1200-1520 | 1250-1585 | ≥2 |
HT (TH04) | 1小时热处理 | 1240-1520 | 1300-1585 | ≥1 |
* 1.0mm以上默认包装为每卷20-25kg，托盘打包。1.0mm以下请咨询供应商。
* ≤0.1mm的线材，只能提供 H / Y / TD04 态；
* 时效态的性能是实验室获得的理论值，仅供参考。用于设定热处理参数，无法提供该时态的材料。
直径公差和卷重
时态 | 直径(mm) | 标准公差 | 卷重 | |
> | ≤ | mm | kg | |
H / Y / TD04 | 0.03 | 0.06 | -0.006 | ≥0.05 |
0.06 | 0.10 | -0.008 | ≥0.10 | |
0.10 | 0.25 | -0.010 | ≥0.20 | |
0.25 | 0.50 | -0.016 | ≥0.50 | |
0.50 | 0.75 | -0.020 | ≥0.6 | |
0.75 | 1.10 | -0.030 | ≥1.0 | |
1.10 | 1.80 | -0.040 | ≥1.0 |
