产品详情

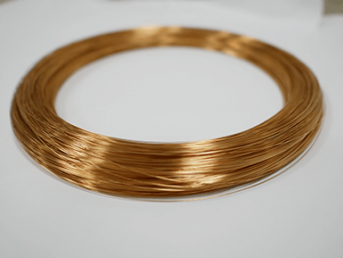

易切削铍铜合金线
C17300 / QBe2Pb / AM173
执行标准： 合金牌号：
国标 | YS/T571 - 2009 | 艾美 | AM173 | |
美标 | ASTM B-197 | 国标 | QBe2Pb / C17300 | |
欧标 | EN 12165 | 美标 | C17300 / M25 | |
欧标 | QBe2Pb |
化学成分(重量百分比)
Be | Co+Ni | Co+Ni+Fe | Pb | Cu |
铍 | 钴+镍 | 钴+镍+铁 | 铅 | 铜 |
1.8 ~ 2.0 | > 0.2 | < 0.6 | 0.2~0.6 | 余量 |
物理性能
弹性模量 | 熔点 | 导电率 | 密度 | 热膨胀系数 | 导热率(25℃) | 切削性能指数 |
19,000 ksi | 1600 ℉ | 6.2-7.8 μΩ-cm | 0.302 lb/in3 | 9.7x10-6 in/in ℉ | 60 BTU/ft hr ℉ | 60% |
131 Gpa | 870 ℃ | 22-28% IACS | 8.36 g/cm3 | 17.0x10-6 m/m ℃ | 105 W/m K | 相对于易切削黄铜 |
* 以上数据为室温情况下的典型值，仅供参考。
机械性能
时态 | 热处理条件 | 0.2% 屈服强度 | 抗拉强度 | 延伸率 |
Temper | 315–357 ℃ | Mpa | Mpa | A% |
A (TB00) 1/4 H (TD01) 1/2 H (TD02) 3/4 H (TD03) H (TD04) | 热处理前 | 130-210 520-730 620-870 790-1040 890-1110 | 410-565 620-800 750-940 890-1070 960-1140 | 30-75 2-25 2-15 2-8 1-8 |
AT (TF00) 1/4 HT (TH01) 1/2 HT (TH02) 3/4 HT (TH03) HT (TH04) | 3小时热处理 2小时热处理 1.5小时热处理 1小时热处理 1小时热处理 | 990-1250 1130-1380 1170-1450 1200-1520 1240-1520 | 1100-1380 1200-1450 1270-1490 1310-1590 1340-1590 | ≥3 ≥2 ≥2 ≥2 ≥1 |
* 默认包装为每卷20-25kg，托盘打包。
直径公差和真圆度
直径(mm) | 标准公差 (mm) | ||
> | ≤ | 冷加工硬态 | 软态 |
1.00 | 2.0 | +/- 0.01 | +/-0.03 |
2.0 | 3.0 | +/-0.02 | +/-0.05 |
电话：+86 400 021 0112
网站：www.times.ltd
邮箱：info@times.ltd
地址：中国（上海）自由贸易试验区富特北路211号302部位368室
